眼鏡是一種特殊商品，要求戴后清晰、舒適。但在配鏡過程中，經(jīng)常會有一些顧客反映，新配眼鏡戴后不舒服，總感到別扭、難受、跟原來所戴眼鏡感覺不一樣。檢測新配眼鏡的各項技術(shù)指標(biāo)均符合要求。
鏡架身腿傾斜度是指鏡身平面法線與鏡腿的夾角。一般有 6度、8度、10度、幾種規(guī)格。由于許多不標(biāo)準(zhǔn)的眼鏡架及戴鏡過程中眼鏡架的變形，這就形成了傾斜度大小對視覺習(xí)慣的影響。很多眼鏡腿生產(chǎn)商在生產(chǎn)過程中不顧消費者的使用感受，使用劣質(zhì)的商標(biāo)材料進行加工，用戶在使用后產(chǎn)品色漆脫落或者是皮膚過敏等癥狀。

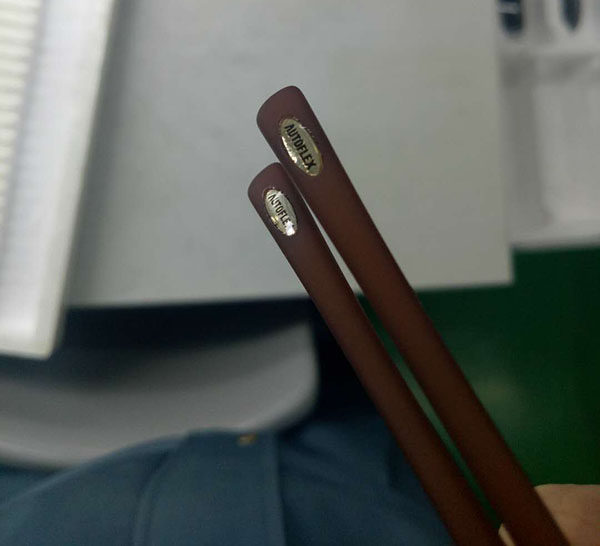

致天膠業(yè)專注于環(huán)氧樹脂ab系列產(chǎn)品研發(fā)生產(chǎn)，針對現(xiàn)代年輕一代用戶對眼鏡裝飾眼鏡風(fēng)格的重新定義致天膠業(yè)聯(lián)合研發(fā)實驗室單獨研發(fā)了一款專為眼鏡腿、眼鏡框上商標(biāo)或者裝飾字樣、紋理等表面工藝處理的環(huán)氧樹脂水晶ab膠，有效提升產(chǎn)品上商標(biāo)的美觀性，提升用戶品牌意識超長耐黃變時間為生產(chǎn)上提供無限商機，從產(chǎn)品根源上超越自己的競爭對手，還等什么立刻來電咨詢吧！官方工程師微信：13602678312
|
型號： |
A（環(huán)氧樹脂） |
B（固化劑） |
|
顏色： |
透明液體 |
半透明膏狀體 |
|
比重(25℃)： |
1.07g/cm3 |
0.93g/cm3 |
|
粘度(25℃)： |
5200-5600cps |
非垂流型
|
|
保存期限(25℃) |
6個月 |
6個月 |
|
配比： |
A:B = 2:1（重量比） |
|
可使用時間： |
25℃×60-80分鐘（100g混合量） |
|
固化條件： |
初干25℃×3-5小時，完全干25℃×12-14或60℃×2.5-3小時完全干（100g混合量） |
|
（1） |
要滴膠的產(chǎn)品表面需要保持干燥、清潔； |
|
（2） |
按配比量取，且稱量準(zhǔn)確，請切記配比是重量比而非體積比，A、B膠混合后需充分?jǐn)嚢杈鶆颍员苊夤袒煌耆?/td>
|
|
（3） |
攪拌均勻后請及時進行灌膠，并盡量在可使用時間內(nèi)使用完已混合的膠液； |
|
（4） |
固化過程中，請保持產(chǎn)品水平擺放，以免固化過程中膠液溢出。 |
|
硬度： |
Shore-D |
80~85 |
|
彎曲強度： |
kg/mm2 |
14~15 |
|
抗拉強度： |
kg/mm2 |
12~13 |
|
抗壓強度： |
kg/mm2 |
30~35 |
|
吸水率(25℃) |
%(24小時) |
﹤0.1 |
|
1、 |
本品在混合后可靜置5-10分鐘再使用，以使混合時產(chǎn)生的氣泡及時破除(100g混合量)，也可用真空機抽泡； |
|
2、 |
滴好膠的產(chǎn)品可靜置一段時間再進入烤箱，如發(fā)現(xiàn)表面仍有氣泡，可使用火焰消泡的方法除泡； |
|
3、 |
混合在一起的膠量越多，其反應(yīng)就越快，固化速度也會越快，請注意控制一次配膠的量，因為由于反應(yīng)加快，其可使用的時間也會縮短； |
|
4、 |
可使用時間：是指在25℃條件下，100g混合后的膠液的粘稠度增加一倍的時間，并非可使用時間之后膠液絕對不能使用； |
|
5、 |
有極少數(shù)人長時間接觸膠液會產(chǎn)生輕度皮膚過敏，有輕度癢痛，建議使用時戴防護手套和口罩，粘到皮膚上請用紙巾或布條擦去，并使用肥皂或其它清潔劑清洗干凈； |
|
6、 |
在大量使用前，請先小量試用，掌握產(chǎn)品的使用技巧，以避免出現(xiàn)差錯。 |
|
（1） |
本品需在通風(fēng)、陰涼、干燥處密封保存，保質(zhì)期六個月，過期經(jīng)試驗合格，可繼續(xù)使用； |
|
（2） |
包裝規(guī)格為兩種：一種是(A膠5kg/桶，B膠5kg/桶)；另一種是(A膠25kg/桶，B膠25kg/桶)，其它根據(jù)實際情況包裝。 |
|
備注：如果遇到技術(shù)方面的問題，隨時可以來電136-0267-8312咨詢，我們將竭誠為您服務(wù)！ |
